消防应急通信解决方案
2024-03-05 / 阅读次数:1061
一、行业需求
消防救援现场的环境通常非常恶劣,并且灾害类型呈现多样化,救援人员需要确保通信畅通,以提高救援效率、减少生命财产损失并确保自身安全。消防救援现场的通信特点具备突发性、复杂性和多样性,不同的通信保障方式也存在交叉性。在灾难发生时,消防人员必须尽快赶到现场,因为任何时间上的延迟都可能导致无法估量的伤害。这时应急通信设备发挥着重要作用,指挥人员可以通过这些设备了解具体情况,并制定相关救援方法,尽量减少灾区人员的伤害。应急通信设备在救援中起到关键作用,如果这些设备不够完善,救援人员将无法与指挥者联系,无法有效控制现场情况,导致灾难现场混乱,给人民带来沉重伤害。
二、方案概述
在没有公网可用的情况下,消防救援队伍可以利用卫星通信设备进行汇报。卫星通信设备的信号非常稳定,不受地面条件限制和公共通信网络干扰,具有灵活机动、稳定可靠的通信优势。因此,消防救援队伍应该配备卫星通信设备,以确保在发生灾难时能够与外界有效沟通,尽快解决灾情,保障人民的生命安全和财产安全。为了更好地满足应急通信需求,可以采用传统卫星通信设备与高通量卫星通信设备互备方案。传统卫星通信专网能有效保障语音、标清视频等业务的传输,而高通量卫星通信设备则具备大带宽传输能力,能够满足用户现场高清视频回传的需求,为指挥人员提供更准确的现场信息收集,并保障现场人员的公网通信需求。
三、产品介绍

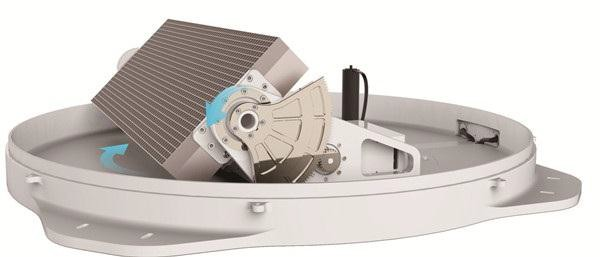

1.T800卫星车载动中通
T800是一款针对车载运动环境设计的低高度Ku波段动中通天线,等效0.8米,具有高增益、低轮廓、机动性强、跟踪效果优越、邻星干扰小等特点,可满足载体在运动过程中实时跟踪目标卫星,与地面主站或其它小站实时不间断地进行话音、数据、图像等多媒体信息通信,满足应急车辆在移动条件下的通信需求,广泛适用于国内车载应急通信使用。
参数名称
|
指标说明
|
|
天线整体特性
|
||
天线类型
|
平板喇叭阵列天线(金属材质)
|
|
等效口径
|
0.8米
|
|
天线重量
|
≤65Kg(不含BUC)
|
|
天线尺寸
|
1300×350mm(直径×高)
|
|
电源输入
|
AC220V 50Hz,功耗:200W(不含BUC)
|
|
控制方式
|
远端ACU控制,标准1U单元
|
|
天线电气性能
|
||
工作频率
|
接收:12.25~12.75GHz
|
发射:14.00~14.50GHz
|
天线增益
|
接收:≥37.20dBi(12.50GHz)
|
发射:≥38.20dBi(14.25GHz)
|
极化隔离度
|
≥30dB(含斜极化)
|
|
天线第一旁瓣
|
方位:≤-14dB;俯仰≤-12dB
|
|
端口隔离度(dB)
|
85
|
|
功率容量
|
500W
|
|
信号极化
|
线极化,自动调整
|
|
天线结构特性
|
||
稳定类型
|
两轴稳定,四轴跟踪,齿轮传动
|
|
天线转动范围
|
方位:360°连续旋转
|
俯仰:0°~90°
|
接收极化:0~360°连续旋转
|
发射极化:0~360°连续旋转
|
|
天线运动速度
|
方位:120°/s
|
俯仰:120°/s
|
极化:80°/s
|
||
天线加速度
|
方位:200°/s²
|
俯仰:200°/s²
|
极化:60°/s²
|
||
天线跟踪性能
|
||
跟踪方式
|
内置北斗,惯导测量、信标跟踪
|
|
跟踪精度
|
0.2°RMS
|
|
初始捕星时间
|
≤120秒
|
|
遮挡再捕获时间
|
遮挡时间≤60s,瞬时捕获
|
|
60秒<遮挡时间≤10分钟,再捕获时间≤15s
|
||
30分钟<遮挡时间,再捕获时间≤30s
|
||
天线环境适应性
|
||
工作温度
|
-40℃~65℃
|
|
贮存温度
|
-55℃~+70℃
|
|
环境湿度
|
95%(25℃)
|
|
抗风能力
|
工作风速:≥25m/s
|

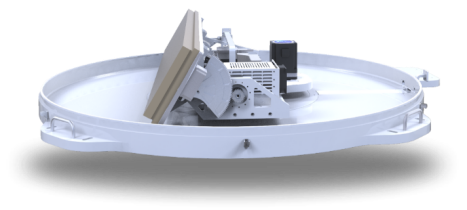

2.T450Ka 卫星车载动中通
T450-Ka车载动中通天线是针对中星16/26号卫星通信需求而研制的一款低轮廓天线。具有在车辆行驶过程中准确对星和稳定跟踪的特点,为通信主体在运动过程中提供安全、可靠、高效、高质量的通信体验,保证在各种环境条件下通信主体和中心站之间能够全天候的、有效的传输高质量的语音、数据、视频等媒体信息,满足数字时代下客户的通信需求。
参数名称
|
指标说明
|
|
天线整体特性
|
||
天线类型
|
平板喇叭阵列天线
|
|
天线重量
|
≤40Kg
|
|
天线尺寸
|
920×300mm(直径×高)
|
|
电源输入
|
DC24V±5%,功耗:250W(不含收发模块)
|
|
控制方式
|
远端ACU控制
|
|
终端
|
支持Gilat Capricorn-4 S2X动中通应用(OPENAMIP)
|
|
天线电气性能
|
||
工作频率
|
接收:18.70~20.20GHz
|
发射:29.00~30.00GHz
|
天线增益
|
接收≥36.60dBi(19.45GHz)
|
发射≥40.2dBi(29.50GHz)
|
轴比
|
≤1.5dB
|
|
天线第一旁瓣
|
方位:≤-14dB;俯仰≤-12dB
|
|
EIRP
|
41.1dBW(@29GHz)
|
|
G/T
|
13.0dB/K(@19GHz)
|
|
极化
|
圆极化,左右旋自动切换(切换时间≤1s)
|
|
收发一体机
|
集成于天线内部( 4本振4W)
|
|
波速切换时间
|
≤3分钟
|
|
天线结构特性
|
||
稳定类型
|
两轴稳定跟踪,齿轮传动
|
|
天线转动范围
|
方位:360°连续旋转
|
俯仰:0°~90°
|
天线跟踪性能
|
||
跟踪方式
|
惯导测量、载波跟踪(内置惯导)
|
|
跟踪精度
|
一级路况≤0.2°(RMS)
|
二级路况≤0.5°(RMS)
|
初始捕星时间
|
≤120秒
|
|
载体速度
|
≤120km/h
|
|
遮挡恢复时间
|
≤5秒
|
|
天线环境适应性
|
||
工作温度
|
-40℃~65℃
|
四、应用案例

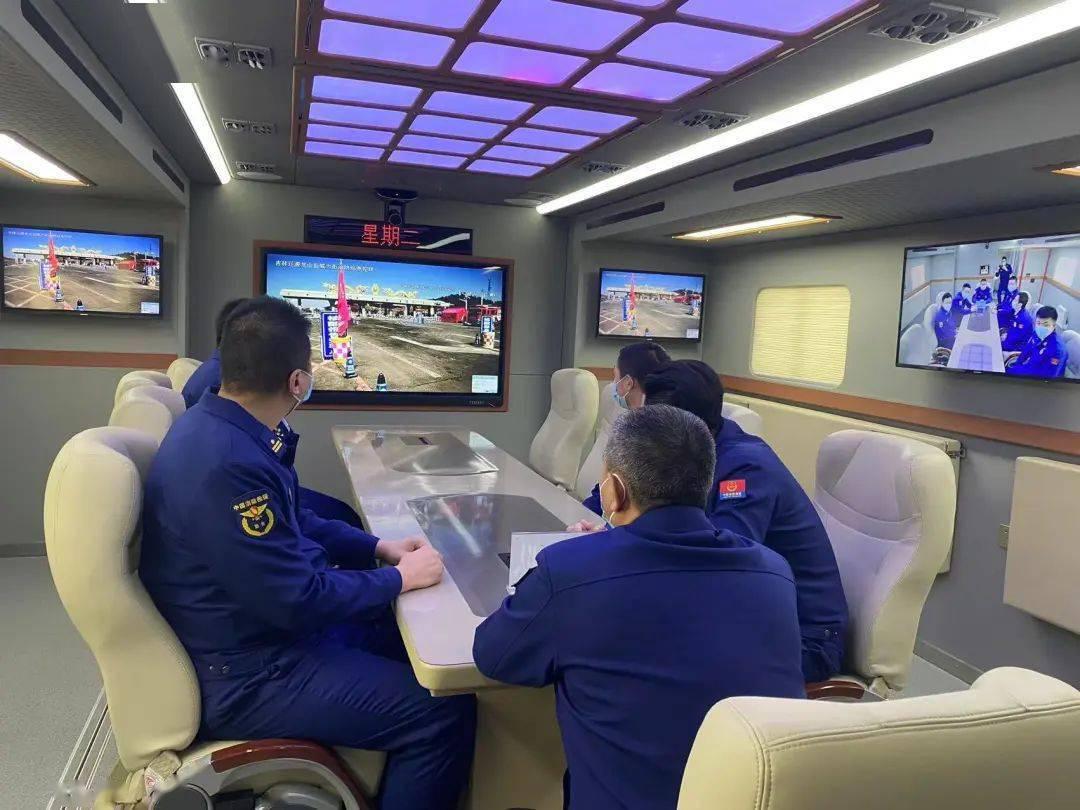

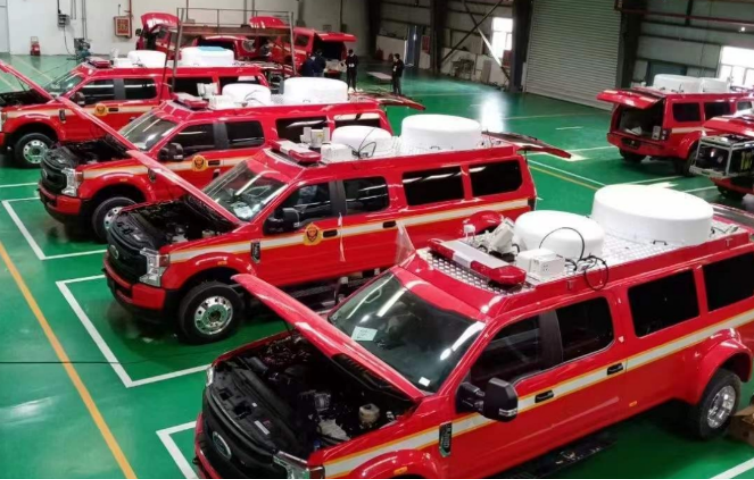

消防应急通信指挥车是一个小型的前线指挥部,需要具备基本的会商能力,指挥车的融合通信系统具备电话会议能力与视频会议能力,同时,可以与第三方视频会议系统对接。应急通信指挥车通过安装车载卫星动中通系统设备,可以有效保障前线指挥部的通信链路,在任何地方都可以随时提供消防专网卫星通信服务。
