行业解决方案|中小型公务船通信解决方案
2024-01-24 / 阅读次数:1068
行 业 需 求
海岸警察支队负责对沿海辖区、岸线、港岙口、码头、滩涂、港澳台停泊点等区域进行治安管控,包括但不限于反走私、反偷渡、反渗透等活动,以及船舶船员(渔民)的治安管理服务工作等。然而,由于在海上执行任务的时经常离岸较远,没有4G信号覆盖,导致船上的指挥管理系统无法通过常规4G信号进行在线指挥,工作人员也无法与外界进行语音通信,给任务执行带来了一些困扰。为了解决这个问题,我们可以使用小型高通量卫星船载动中通产品,为海域公务人员提供稳定、可靠、高带宽的卫星宽带互联网服务。
方 案 概 述
星展测控自主研发的M60型高通量船载动中通产品适用于小型公务船舶,并可在国内沿海海域内提供无盲区的通信信号覆盖。该产品可确保船舶实时语音和网络通信的顺畅进行。此外,该产品还配备了高通量卫星网和高性能视频压缩回传设备,使执法船舶能够将远海执法现场的实时视频清晰流畅的回传至岸端管理平台。为岸端指挥管理人员提供了决策参考,并提高了执法效率。
产 品 介 绍

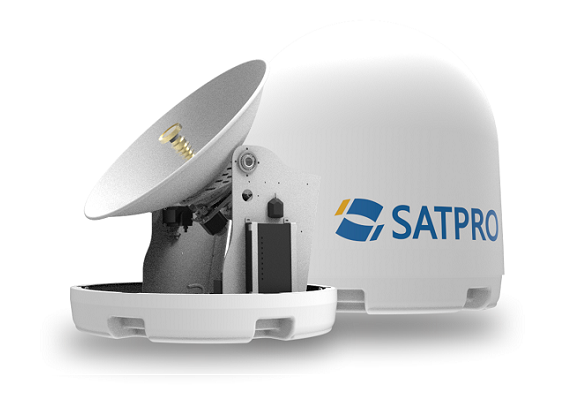

星展测控M60高通量船载动中通采用All-in-One高度集成理念、将功放、控制器和调制解调器全部集成到天线罩内,整机采用最新的三轴结构设计,使用高性能天线面,在保证机械性能的前提下大大降低了天线重量,轻巧的机身适合中小型船舶安装使用,配合运营商的优惠资费更有利于降低中小型船舶的通信成本。
M60高通量船载动中通主要技术指标如下:
参数名称
指标说明
天线口径
0.6m圆形抛物面
工作频率
RX:10.70~12.75GHz TX:13.75~14.50GHz
天线增益
RX≥35.7dBi@12.5GHz TX≥36.8dBi@14.25GHz
交叉极化隔离度
≥30dB
端口隔离度
85dB
G/T值
14.1dB/K(@12.5GHZ,晴天,30度仰角)
极化方式
线极化、自动调整
稳定类型
两轴稳定、三轴跟踪
角速度
方位:40°/S ;俯仰:40°/S ;交叉:40°/S;极化:30°/S
天线方位转动
360°连续旋转
天线俯仰转动
-5°~90°
天线极化转动
0~270°
限位保护方式
机械限位、软件限位
外形尺寸
≤Φ730mm×H780mm
重量
≤34kg
跟踪方式
自动跟踪、载波跟踪
姿态输出
惯导输出(不需接入外界航向信息单独工作)
跟踪精度
0.2°RMS
初始锁星时间
≤180s
遮挡再捕获时间
遮挡时间≤60秒,捕获时间<3S
电源输入
DC 24V /AC 110~240V(可选)
功耗
≤100W(不含功放)
工作温度
-25℃~65℃
工作湿度
(95±3)%
防护等级
IP65
应 用 案 例

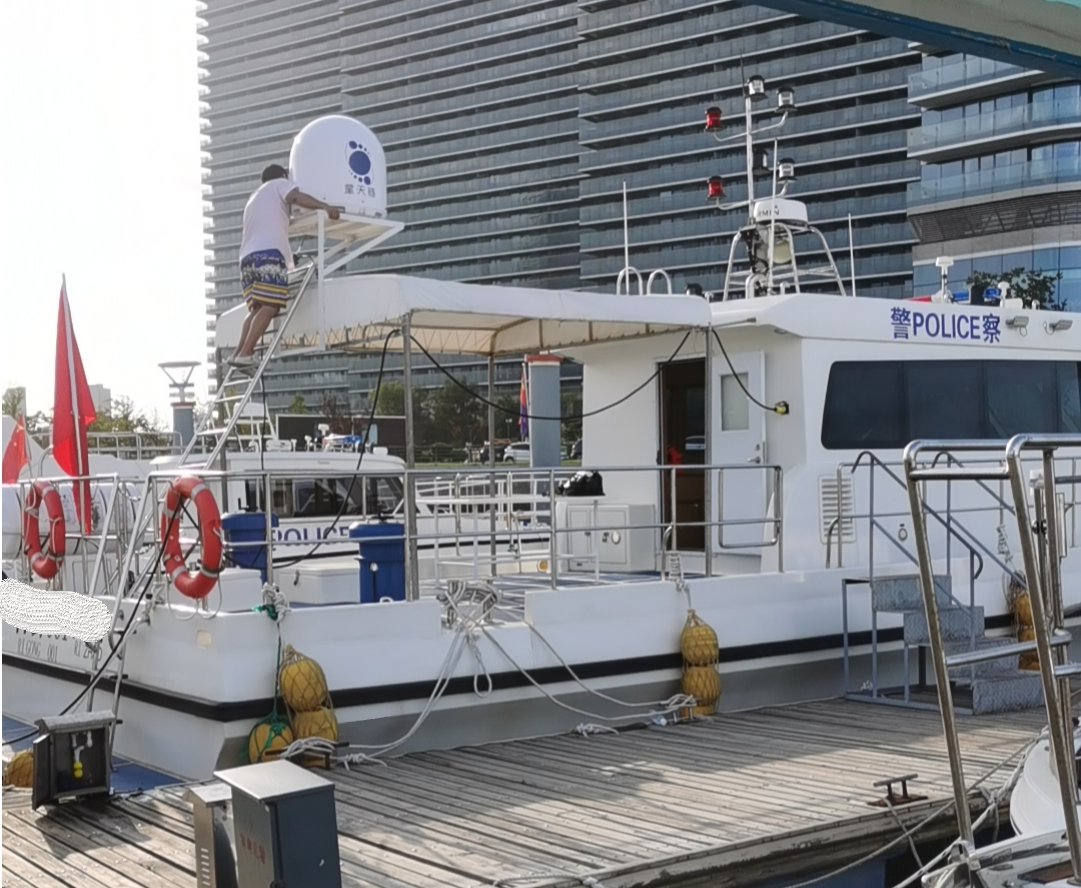

海警船合作案例
