GA450—Ku波段通航固定翼卫星通信系统


GA450—Ku波段通航固定翼卫星通信系统
资料下载 联系我们 ※ 地址:西安市经开区草滩十路中国电子产业园五号楼6层
邮编:710018 电话:+86-29-88868880 传真:+86-29-89348169

简介

固定翼机载卫星宽带通信系统基于通信卫星资源,结合射频传输设备、基带调制解调设备、网络设备以及终端数据采集设备,在飞机与卫星主站之间建立通信连接,使飞机在任何飞行区域实时进行图像视频回传、语音电话、数据传输等多种应用。


应用本系统已安装在塞斯纳208B、Y5、Y12、Y12E、钻石DA42、GA-8等多种机型上实现装机应用,该系统应用场景广泛,可适用于森林防火、电力巡线、边防侦察、地理测绘、人与天气等。

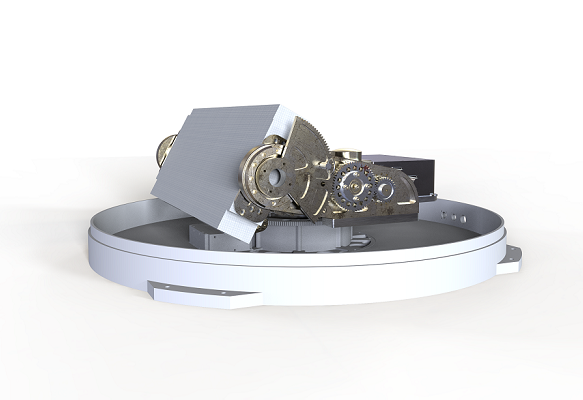

VSAT天线技术指标  GA450是一款为大中型固定翼(有人&无人)通航飞机设计的卫星通信系统,该系统可有效提升通航飞机的通信保障能力,让飞机在任何飞行区域实时保持卫星通信,能够通过卫星进行视频实时回传、IP通话及宽带上网等功能。

型号

GA450

包络尺寸

(直径*高度)

Φ890mm×350mm

重量

≤45kg(含BUC、天线罩、适配板)

工作频率

RX:10.70~12.75GHz     TX:13.75~14.50GHz

天线类型

波导喇叭阵列天线

G/T 值

11.1(10°仰角,常温27℃,LNB噪声系数参考上值,不含天线罩)

EIRP

48dBW(40W功放,功率参考上值,不含天线罩)

天线面增益(Rx)

32.6dB@11.75(LNB口)

天线面增益Tx

34.3dB@14.25(发射极化口)

交叉极化隔离度

≥30dB

额定功耗

100W(不含BUC)

方位运转范围

360°连续旋转

俯仰运转范围

0°~90°

方位俯仰极化速度

>60°/s

方位俯仰极化加速度

>100°/s2

跟踪精度

≤0.2°(R.M.S

DC电源

DC 18~32V

工作环境温度

-40℃ ~ +75℃

高度(海拔)

16800m(55000Feet)



MODMAN机载卫星通信控制终端

机载卫星通信控制终端MODMAN作为卫星通信链路重要的组成部分,将调制解调器(Modem)、控制单元(ACU)、视频编解码器等高度集成。该终端具有信号处理、系统控制、视频语音输出等功能。


MODMAN技术指标(舱内单元)

项目

参数描述

外形尺寸

416mm(L)×220mm(W)×110mm(H)

重量

≤6.5kg

输入电压

DC18~32V

功率

60W

工作环境温度

-20℃~60℃

1)MODEM技术指标

项目 参数描述
网络拓扑
Star

Downstream
Upstream
DVB-S2
ATDMA
调制方式
QPSK,8PSK,6APSK,32APSK
BPSK,QPSK,8PSK
FEC
LDPC,1/4 - 8/9
2D 16-State,1/2 - 6/7
最大符号率
1~45Msps
128ksps~7.5Msps
最大信息率
149.7Mbps
19.2Mbps
最大IP数据速率
59.2Mbps
16Mbps
扩频

高达7.5MCPs;传播因子:2、4、8
卫星通信接口
Tx IF:Type-F,950~1950MHz,+3dBm/-35dBm
Rx1/Rx2*IF:Type-F,950~2150MHz,-5dBm(max)
composite/-130+10*Log10(Sym rate)dBm(min) single carrier
10MHz/50MHz IFL BUC reference
数据接口
局域网:8端口以太网交换机,10/100,802.1q VLAN
RS-232,RJ45(控制台连接)
支持的协议
TCP,UDP,ACL,ICMP,IGMP,RIP Ver2,Static Routes,NAT,DHCP,DHCP Helper,Local DNS Caching,OpenAMIP,cRTP and GRE

2)编码器技术指标

项目 参数描述
视音频 视频输入 2路视频输入(支持HDMI&SDI,同时选择一路输入)
视频编码 H.265,H.264SVC、H.264双通道压缩编码方式
分辨率 1080P、720P、D1
帧率 3~60帧/s(默认15帧/s)
音频接口 1路2合1(3.5mm耳麦)音频输入/输出
音频编码 G.711音频压缩、带纠错和加强功能
网络  4G
支持电信/移动/联通4G 全网通网络接入网络制式
有线 支持网络速率;80kbps~8Mbps
存储 TF卡 最大支持64G;连续存储,自动分段,按时间录像
接口 SIM卡 1个弹出式UIM(SIM)卡座
传输速度 支持60kbps~10Mbps可调,默认256kbps
