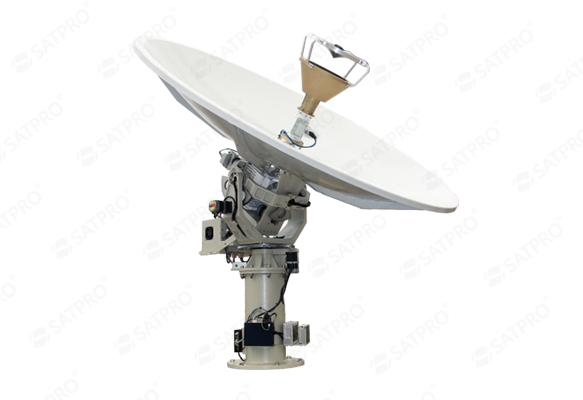

IP180C—C波段1.8m公务船载动中通


IP180C-C波段1.8m船载动中通
资料下载 联系我们 ※ 地址:西安市经开区草滩十路中国电子产业园五号楼6层
邮编:710018 电话:+86-29-88868880 传真:+86-29-89348169

简介

IP系列船载动中通专为公务及商用市场设计,超大市场占有率,见证其超强性能。



特点

1)高精度GNSS/INS融合姿态方位测量

2)副面旋转圆锥扫描峰值跟踪

3)窄带卫星信标识别

4)姿态及导航数据实时输出

5)高增益喇叭阵列式平板天线

6)跨海区无缝自动卫星波束互换

7)天线远程监控技术

8)高透波性天线罩


应用集装箱船、干散货船、游轮、液化石油气/液化天然气、化学品船、多用途船、滚装船、油轮、海洋工程船。
VSAT天线技术指标

型号

IP180C

稳定类型

三轴稳定,四轴跟踪

发射面尺寸

Φ1800mm

外形

(直径×高度)

2290mm×2110mm

重量

350kg

工作频率

RX:3.40~4.200GHz

TX:5.85~6.725GHz

天线类型

环焦后馈

增益

RX:34.5dBi@3.8GHz

TX:38.9dBi@6.3GHz

交叉极化隔离度

≥30dB

信号极化

线极化

跟踪精度

≤0.2°RMS



载体运动范围

横摇:-30°~30°,周期 10s

纵摇:-30°~30°,周期 10s

偏航:40°/s



天线运动范围

方位:360°连续旋转

俯仰:0°~120°

横滚: -20°~20°

极化: 0°~270°

初始锁星时间

≤120s



遮挡恢复时间

遮挡时间≤60s,瞬时捕获;

60s<遮挡时间≤10min,再捕获时间<15s;

遮挡时间>10min,再捕获时间<60s;

跟踪方式

惯导测量,信号跟踪

电源输入


AC220V 50Hz 标准功耗 250W

(不含BUC )

工作环境温度

-20℃~60℃
